HS543是基于雙極半導體(Bipolar)工藝設計和生產的霍爾效應傳感器開關電路。器件內部集成了霍爾效應片、電壓調節器、反向電壓保護器、信號放大處理電路、施密特觸發器和一個特觸發器和一個開集電極輸出驅動三極管。

HS543內部補償特性使其靈敏度隨溫度升高略有升高略有升高，特別適合與常用的低成本磁鋼匹配。增強的輸出驅動電路可以驅動更大的電流，降低器件內部功耗。

HS543可以耐受60V高壓沖擊。以上特性大大提高了器件的可靠型，非常適合在汽車、工業電器和家電等產品中用作固態電子開關。

HS543為貼片SOT-89封裝。DH43F是相同電路的TO-92S直插封裝，兩種封裝都符合RoSH環保標準。

當S極接近器件標記面，且當施加到霍爾效應片的磁感應強度B超過工作點（BOP）時（即B>BOP>0），輸出導通, 輸出變低。當磁感應強度減弱低于釋放點(BRP（即0 N極磁場接近器件標記面不能觸發芯片工作，N極磁場可從標記面的反面接近器件觸發器件導通。

產品特點

1.小尺寸封裝
2.靈敏度高，響應快速
3.內帶反向電源電壓保護
4.50mA輸出驅動
5.耐60V高壓沖擊
6.靈敏度溫度補償
7.工作溫度范圍：-40℃到150℃

主要應用

1.直流無刷電機(空調電機、洗衣機電機等)
2.無觸點開關
3.位置傳感器

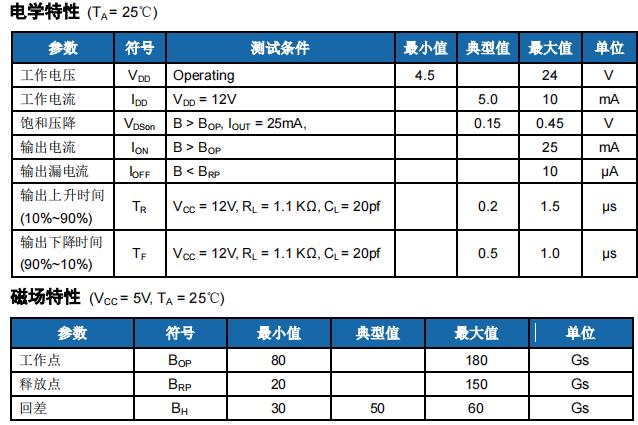

產品參數

技術文檔
