HS288是一款基于混合信號CMOS技術的雙極鎖存型霍爾效應傳感器，器件內部集成了電壓調節器、帶動態偏置補償系統的霍爾傳感器、施密特觸發器和一個開漏極輸出驅動，這些都在個開漏極輸出驅動，這些都在一個封裝里。
這款IC采用了先進的斬波穩定技術，因而能夠提供準確而穩定的磁開關點。除了以下“應用”中列出的中列出的應用外，這款傳感器還有很多其他應用。它的設計、參數及性能被優化為最適合用在5V -12V直流無刷電機的變相應用中。
因為HS288的寬工作電壓以及寬泛的溫度選擇范圍，使得它非常適合用于汽車、工業以及消費行業中。
這款IC有貼片型的SOT封裝和可以直接插入的單排直插TO-92S扁平型封裝，這兩款3 個引腳的封裝都符合RoHS標準。

HS288表現出鎖存型磁開關特性。因此，它需要南極和北極都能恰當地運作。
當垂直于霍爾傳感器的磁場強度超過工作點閾值BOP，輸出低電平（輸出導通）。導通后，輸出電壓為VDson。

注意該器件被鎖存，即是南極面向器件標記面的磁感應強度足夠大到使器件導通，即使南極被移開（B→0），器件依然保持導通。這個鎖存特性將器件定義為存在磁記憶。
當磁感應強度減小到低于釋放點BRP時，輸出截止（輸出高電平）。磁鐵的工作點和釋放點之間的差異就是器件的磁滯BHYS。

內置磁滯防止了開關點附近的輸出振蕩，使得輸出在存在外部機械振動和電噪音的情況下也能清晰地轉換。
該有對稱的工作點和釋放轉換點（BOP=|BRP|）的器件工作時類似一個鎖存器。這就意味著同樣強度的磁場和不同的方向能使輸出變高或變低。
在磁滯區域（低于BOP，高于BRP）給器件上電會得到一個不確定的輸出狀態。在第一次遠高于BOP或者遠低于BRP后才能獲取正確的狀態。
SOT-23封裝器件與UA封裝的相反。SOT-23輸出晶體管是在加到標記面表面的北極磁場強度足夠強的時候被鎖存。

HS288是一款高磁靈敏度的霍爾效應傳感器，基于混合信號CMOS工藝。這款多功能的鎖存器適合大多數的應用需求。
斬波穩定放大器使用開關電容技術以抑制霍爾傳感器和放大器的偏置電壓。CMOS工藝使這種先進的技術成為可能，并且具備比Bipolar工藝更小的芯片尺寸和更低的功耗。

小芯片尺寸也是減少物理應力影響的重要因素。該結合能得到更加穩定的磁特性，并能使設計更快更精確。
它的寬工作電壓范圍：3.5V ~ 24V，低功耗和較大的工作溫度選擇范圍：“L”，“E”等級使得該器件能適用于汽車，工業和消費應用中。

產品特點

1.寬工作電壓范圍：3.5V ~ 24V
2.高磁靈敏度–多功能
3.CMOS工藝
4.穩定的斬波放大
5.優越的溫度穩定性
6.極低的開關點漂移
7.對物理應力不敏感
8.低電流消耗
9.帶上拉電阻的輸出驅動


主要應用

1.汽車、消費、工業固態開關
2.直流無刷電機換向速度檢測
3.線性位置檢測
4.角位置檢測
5.接近探測

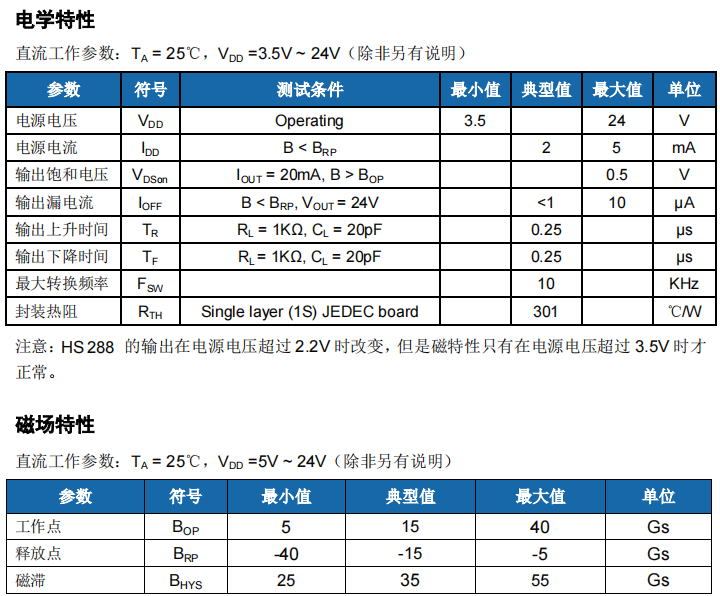

產品參數

技術文檔
