HS138S智能三表霍爾磁控開關

HS138S是一款高度集成的全極性磁開關傳感器，它在超小型封裝內集成了 AMR 磁傳感器和高精度 CMOS 處理電路。

CMOS 處理電路提供精確控制的 BOP/BRP 失調電壓補償電路和推挽輸出，達到工業級的工作溫度范圍（工作溫度：-40～125℃）,同時提供寬幅電壓工作范圍（2.0V～5.5V）和微安級的電流功耗，適合于各種手持式設備等電池電源供電的應用。全極性磁開關因無需識別磁鐵南北極，能夠大大簡化安裝使用要求。

利用 AMR 的高速反應特點，這款開關集高響應頻率、低功耗、小尺寸和溫度特性優良等特點于一體，成為眾多低功耗、高性能應用的首選。

HS138S采用兩種封裝形式：SOT23-3、TO-92S。

產品描述
液位計中的應用
智能水表中的應用
燃?xì)獗碇械膽?yīng)用

HS138S是一款高度集成的全極性磁開關傳感器，它在超小型封裝內集成了 AMR 磁傳感器和高精度 CMOS 處理電路。

HS138S采用兩種封裝形式：SOT23-3、TO-92S。

產品特點

1.各向異性磁阻(AMR)技術?全極磁開關
2.超低功耗（1.4μA）
3.高頻率響應(1kHz)
4.抗環境磁場干擾，較高的開關點
5.寬工作電壓范圍（2.0～5.5V）
6.優異的溫度穩定性（工作溫度：-40～125℃）

主要應用

1.接近開關-典型應用有氣缸開關關、工控開關、煙霧報警器等安防裝置等。
2.速度檢測-典型應用有汽車測速儀。
3.位置檢測-線性及旋轉位置，典型應用有升降機位置感應、齒輪傳感器等。
4.流量計-典型應用有洗衣機流量計、水、電和燃?xì)庥嬃勘淼取?/span>

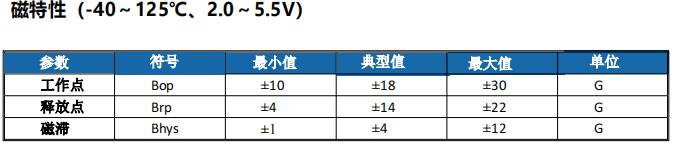

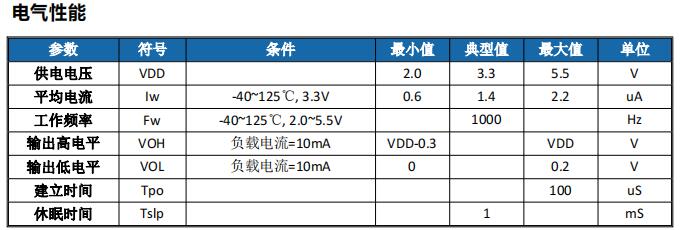

產品參數

技術文檔

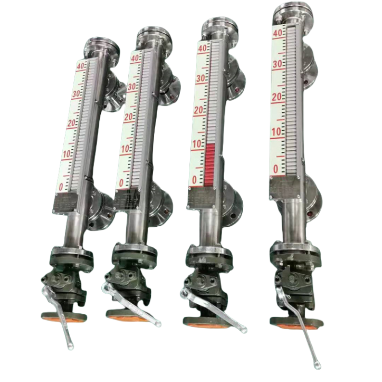

霍爾開關在液位計中的應用原理

霍爾開關在液位計中的應用原理：霍爾開關利用霍爾效應原理，通過感應磁場變化來檢測液體或粉體物質的水平高度。當液體或物質的水平高度變化時，液位計中的磁體或磁性桿會產生磁場變化，而安裝在液位計內部的霍爾開關則能夠感知到這一變化，并輸出相應的信號。通過測量信號的變化，可以確定液體或物質的實際水平高度。

推薦型號: TMR1302全極性微功耗磁傳感器

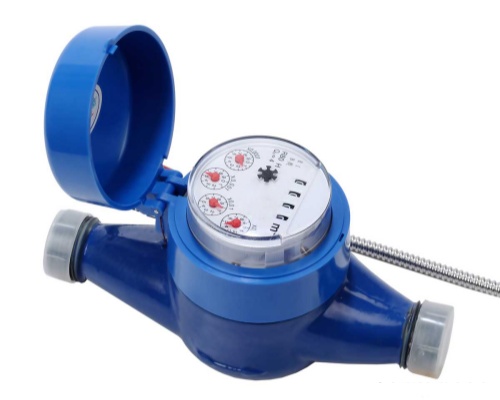

霍爾開關在智能水表中的應用原理

霍爾傳感器被廣泛應用在水表之中，其工作原理是把磁信號轉換成電信號，利用磁感應原理在機械水表指針上安裝一磁鋼，將霍爾元件傳感器固定在適當位置，指針轉動帶動磁鋼轉動。當磁鋼靠近或離開霍爾元件時，傳感器就可感應到信號，把指針的轉動數變成脈沖數，并把脈沖整形后傳送給信號采集器，由脈沖個數得出用水量的多少。

推薦型號: TMR1302全極性低功耗磁阻開關

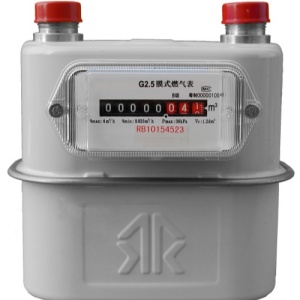

霍爾開關在燃?xì)獗碇械膽?yīng)用原理

霍爾開關在燃?xì)獗碜兯倨鼾X輪中起到檢測磁場的作用。每當齒輪轉動時，當磁塊轉動經過霍爾開關時，霍爾開關所處環境的磁場就會改變。由于霍爾效應，霍爾傳感器將產生相應大小的霍爾電勢。通過測量由脈沖計數器產生的霍爾電位的脈沖數，可以獲得齒輪的轉數，并且可以通過齒輪速度和氣體之間的關系獲得使用的氣體流量。

推薦型號: TMR1302/HS6207全極低功耗磁阻開關
